こんにちは、「MAKO」と言います。

今回は、温度・湿度センサーDHT11をRaspberry Pi Picoに接続し、MicroPythonを用いて情報を取得する方法について書いてみたいと思います。

温度・湿度センサーDHT11については、以下の記事をご覧ください。

📄温度･湿度センサーのDHT11について

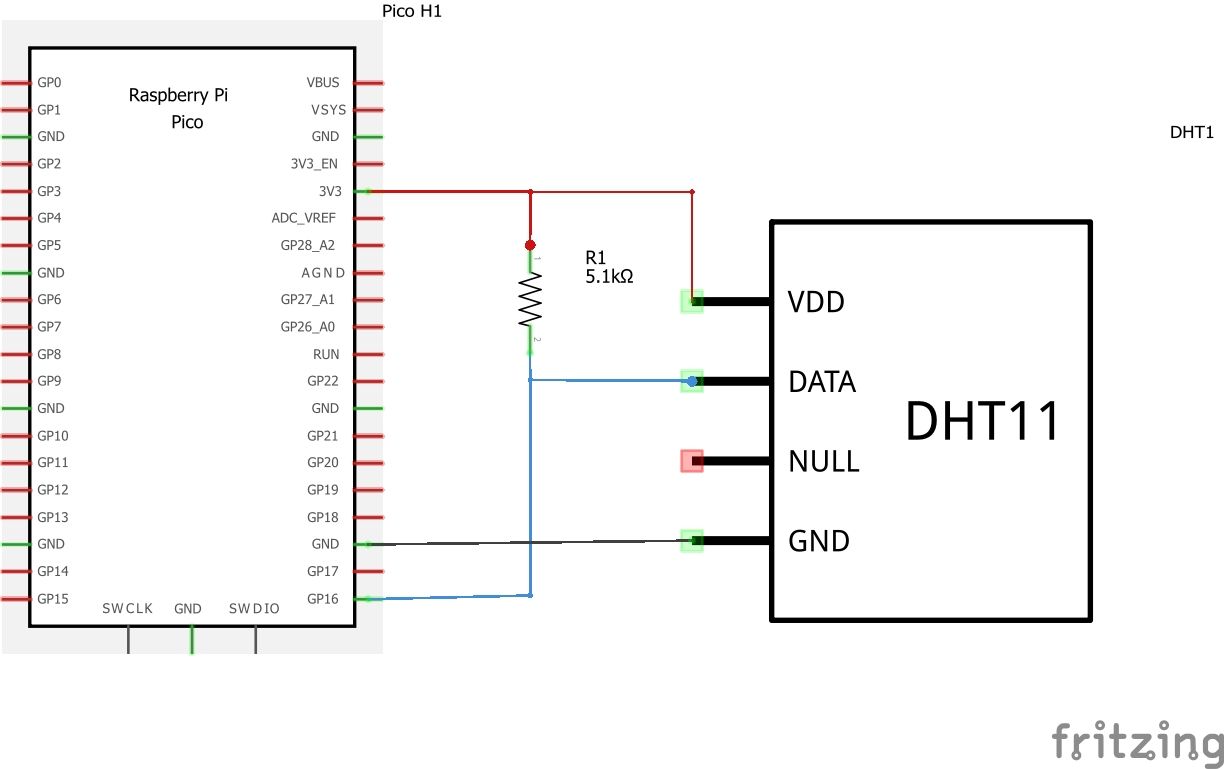

実際に部品をいろいろつなぐ前に回路図を書いてみました。

それがこちらです。

• DHT11のDATAピンは GPIO16に繋げました。
• プルアップ抵抗は手元にあった 5.1kΩのものを使用しました。

　　※DHT11のデータシートでは 4.7kΩとありましたので近い値のものを。。

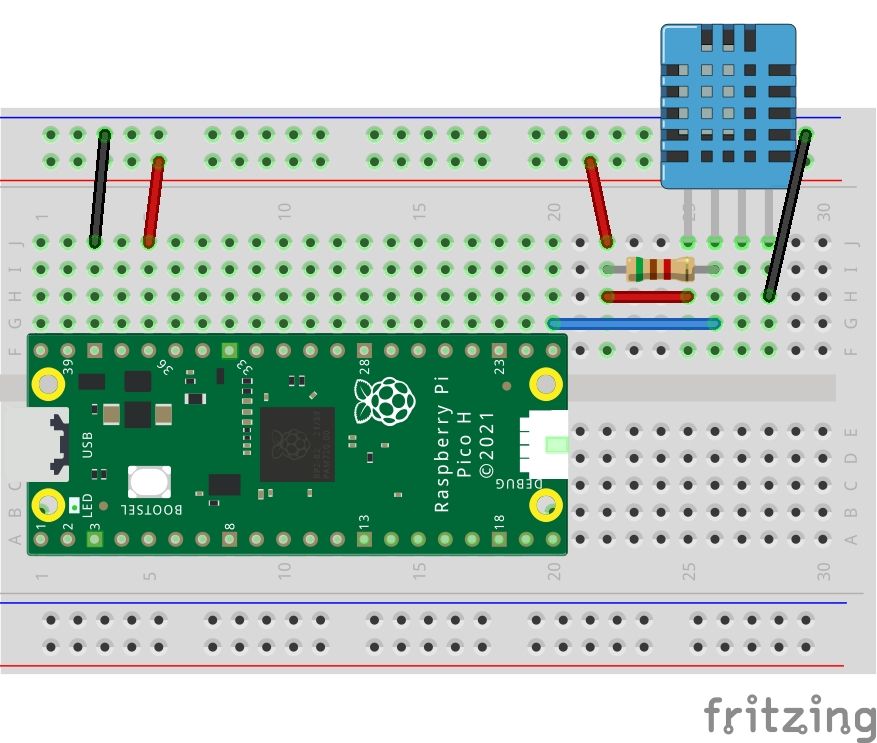

実際にブレッドボードに部品を配置したイメージはこんな感じで。。。

これらの2つの図は, Fritzing という回路作成ツールを使って書いてみました。

8ユーロの寄付（PayPalで支払い可能）で入手可能です。

※古いものであれば有料化前のものを入手可能です。（入手方法はググればいろんな方が書かれていますので割愛で。。）

Just a moment...

https://fritzing.org

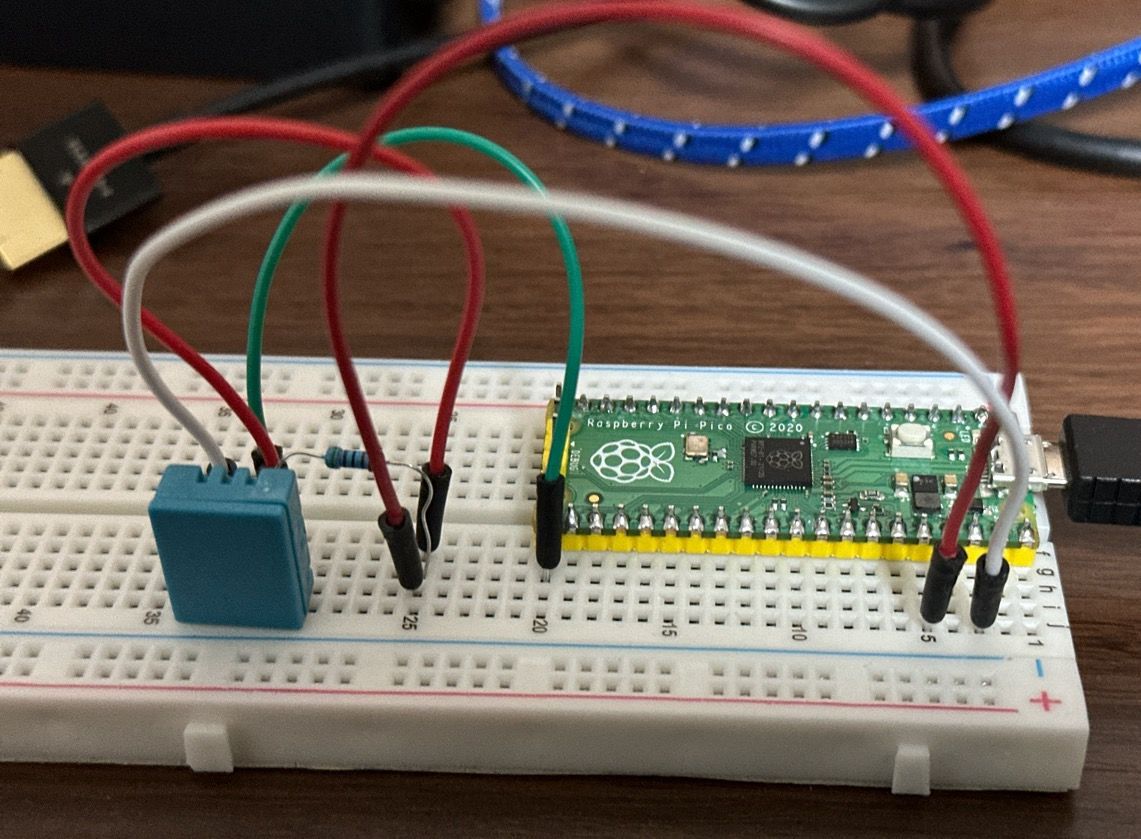

それで実際に部品を組み立てたものを撮影したものがこちら。

※手元のワイヤーが長いのはご愛嬌ということで（笑）

それではThonnyのIDE上で温度と湿度を1秒ごとに取得してコンソールに表示するコードを書いてみましょう。

import dht
from machine import Pin
import time

# DHT11センサーのデータピンを指定してオブジェクトを構築
dht_sensor = dht.DHT11(Pin(16))

while True:
    try:
        # 測定を行う
        dht_sensor.measure()

        # 温度と湿度を取得
        temperature_celsius = dht_sensor.temperature()
        humidity_percentage = dht_sensor.humidity()

        # 結果を表示
        print("温度: {:.1f}℃".format(temperature_celsius))
        print("湿度: {:.1f}%".format(humidity_percentage))

        # 1秒待機
        time.sleep(1)

    except Exception as e:
        print("エラー:", e)

DHT11を使用するためのライブラリ「DHT11」はMicropythonで標準で使用できるようでうすね。

import dht で取り込むことが可能です。

• GPIO16をDHT11センサーのデータピンとして設定（dht_sensor = dht.DHT11(Pin(16))）
• 1秒間隔で測定を実施（dht_sensor.measure()）
• 測定結果の温度を取得（temperature_celsius = dht_sensor.temperature()）
• 測定結果の湿度を取得（ humidity_percentage = dht_sensor.humidity()）

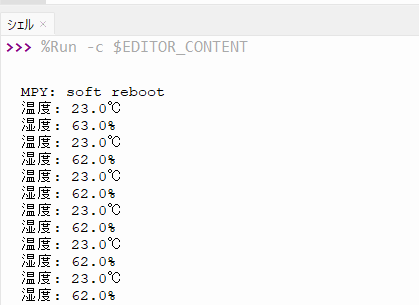

測定結果はこんな感じですね。

温度は大体あっています。（現在の室温が23.4℃）

湿度はあまりあてにならなさそうですね（現在の室内の温湿度計の表示は46％）
